了解配电变压器的设计选型及干式、油浸变压器的选择

作者:网站管理员 来源:转载 日期:2021-4-16 10:03:38 人气:141

        在当前配电系统运行过程中,为能使输电效率得以提升,应当注意对各个方面进行合理设计,而配电变压器设计就是其中比较重要的一个方面。在配电变压器实际设计过程中,需要对变压器进行合理设计选型,在此基础上才能够保证变压器更好满足实际需求,从而保证配电变压器能够得以更好应用,使其作用及功能能够得以更好发挥。所以,相关工作人员应当重视配电变压器设计选型,并且应合理进行设计选型,以促进配电变压器得以更好应用及发展。




01

配电变压器设计选型的必要性


在配电变压器设计及应用过程中,配电变压器的设计选型属于十分重要的内容,同时也是必要内容。具体而言,其必要性主要体现在以下几个方面:


首先,配电变压器设计选型属于能源节约的必要需求,近几年来,随着社会经济不断快速发展,社会上企业也不断增加,且生产能力也在不断提升,在实际生产过程中所需要电也不断增加,然而,我国煤炭资料仍旧比较缺乏,火力发电厂中所使用原料比较缺乏,而水力发电厂的发电能力又在很大程度上受到季节因素影响,电力供需矛盾已经成为越来越重要的社会问题。为能够使这一情况得以较好解决,必要任务就是要实现电能节约,需要节约用电,而为能使这一目标得以较好实现,首先任务就是应当选择节能变压器,使变损降低,使变压器工作效率得以提升。



    其次,配电变压器设计选型在用户安全经济用电方面属于必然需求,对于用户而言,实行配电变压器设计选型,其目的主要就是保证自身能够安全经济用电。


一方面而言,用户对于用电可靠性具有一定要求,因而在实际设计过程中应当选择符合标准的相关配电变压器型号,不能单纯求新或者为节约资金而选淘汰产品;


另一方面而言,使用户在配电工程方面的一次投资及运行成本降低,在实际设计选型过程中,可依据变压器运行环境、负荷情况,对最合适变压器型号进行合理选择,从而使用户需求能够得以较好满足,使节约投资得以实现,使损耗得以降低。


02

配电变压器的设计选型







1)变压器型式选择

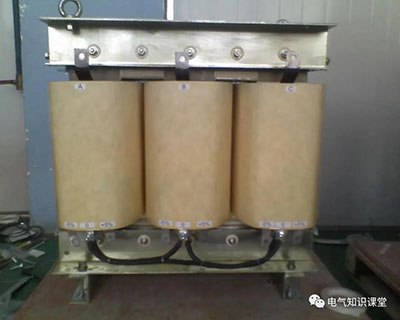

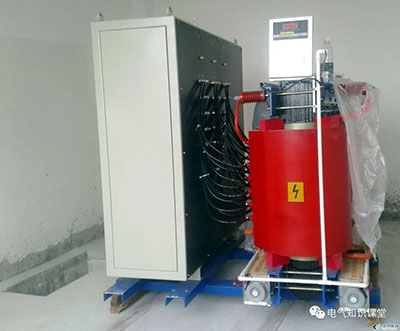

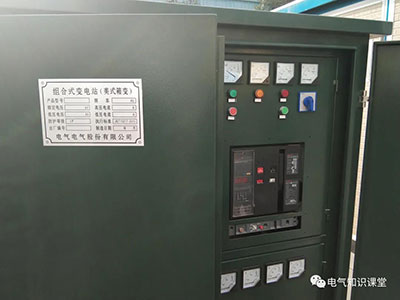

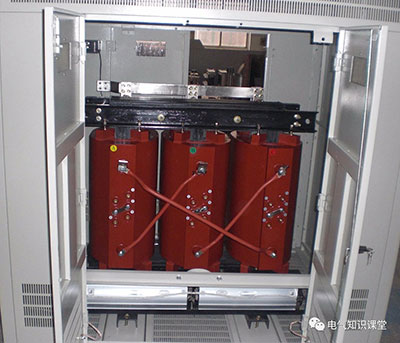

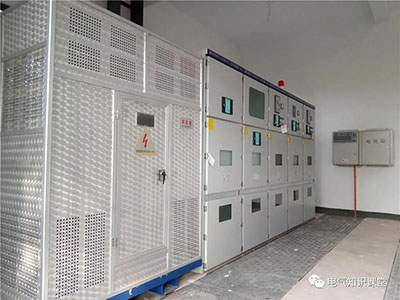

在配电变压器设计选型过程中,变压器型式选择属于十分重要的内容,目前较常用的变压器主要包括两种,即干式变压器及油浸式变压器。就当前实际情况而言,干式变压器的实际应用越来越广泛,部分型号在智能化环保节能方面发挥着十分明显的优势。


另外,在实际应用过程中,干式变压器能够节省33%空载损耗,并且可节约15%负载损耗,且具备噪声较低优点,同时具备较强超铭牌能,在一些特定情况下可使负载能力得以提升,使其能够达到额定容量大约1.5倍。




相比于油浸式变压器,干式变压器具有无油化及低噪声优点,并且占地面积得以很大程度减少,安装步骤比较简易,可靠性比较高,维护相对而言也比较方便。然而,这种类型变压器也存在一定缺点,主要就是容量比较有限,并且成本比较高,普及率相比油浸式变压器较低。


在当前我国变压器市场上,油浸式变压器仍占据主导地位,其型号主要包括S7、S9及S11等型号,其中应用较多的就是S9及S11,尤其是S11,应当十分广泛,其主要就是对10kV变压器设计经验进行利用,在负荷容量在1600kV·A之下,且负荷不存在明显冲击情况下具有较广泛应用,且具备经济性及可靠性特点。



在变压器型式选择过程中,通常情况下需要遵循一定规律,即在条件允许情况下,可选择SC(B)10干式变压器,若经济条件不理想,可选择S11型卷铁芯变压器,若在某些方面具有特定要求及需求,可选择新型的全密封S9型铁芯变压器,从而使实际需求得以满足。


2)变压器容量合理选择


在配电变压器设计选型过程中,变压器容量选择属于基本工作,在变压器容量选择过程中,其基本依据就是具体负荷性质以及负荷情况,应当对用户发展现状进行合理分析,并且应当对其远景规划进行合理预测,对变压器实行综合配置。


就目前实际情况而言,在变压器容量选择中最常用方法就是总体费用最小法,而变压器总体费用所指的就是在变压器使用整个过程中,在变压器中所投资的经济费用以及所损耗相关经济费用,在对变压器容量进行选择方面,通过对这种方法进行应用,可保证得到较理想经济效益。


具体而言,变压器总体费用主要包括三个方面内容,即购买变压器所需成本费用,空载损耗所产生费用,以及负载损耗所产生费用,对空载损耗费用及负载损耗费用产生影响的因素主要包括电价、金融情况以及相关大型工程等内容。


3)配电变压器联结组别

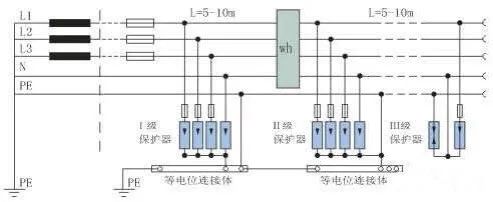

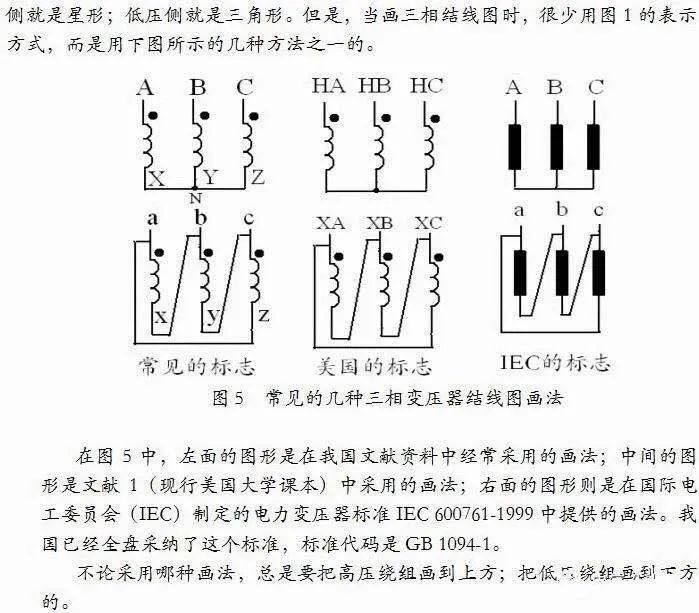

在配电变压器设计选型方面,配电变压器联结组别也是十分重要的一个方面。就当前配电变压器连接组别而言,其主要包括两种形式,即Yyn0Dyn11,在实际应用过程中,尽可能选择Dyn11联结组别,其原因主要体现在以下两个方面。


首先,选择Dyn11联结组别方式对于抑制负载端所出现的相关高次谐波电流比较有利,可有效避免出现波形畸变情况,从而使电能质量能够得到保证。就当前实践应用情况而言,在配电变压器中通常选择双圈变方式,在原边外所施加电压表现为正弦波情况下,其电势以及磁通通常也表现为正弦波,然而由于铁心饱和因素影响,空载电流表现为尖顶波,其中不但包括基波,还包括高次谐波,特别是对于二次谐波,其幅值比较大。



此时,若配电变压器选择Dyn11联结组别方式,则对于激磁电流中高次谐波电流而言,在原边接成二角形情况下,在原边能够有环流形成,这时激磁电流也就表现为尖顶波,且原边电势以及激磁磁通均表现为正弦波,相关副边感应电势也就表现为正弦波,从而可对副边二次谐波电势进行较好抑制,在负荷电流中也就不存在二次谐波电流,从而可有效避免负荷电流发生波形畸变情况,从而可使供电波形质量得到较好保证。


其次,选择Dyn11联结组别方式,可对变压器设备容量进行充分利用,使变压器出力能够得以******程度利用。依据相关标准规定,在有些低压电网中,在选择Yyn0联结组别三相变压器情况下,对于单相不平衡符合而导致中性线电流,应当保证控制在低压绕组相关额定电流25%之内,并且以其一相电流在表现为满载时应当控制在额定电流值之内,对于上述标准而言,其对Yyn0结线情况下单相符合容量进行明确限制,也就对Yyn0联结方式使用进行限制,从而导致变压器设备能力未能够对充分利用。


而在选择Dyn11联结方式情况下,其对于中性线中电流并未进行限制,能够达到变压器中低压侧的线电流,从而可对变压器容量进行充分利用,使设备能力能够得以充分发挥,特别是在以单相负荷为主而有二相不平衡出现变压器中特别适用。


所以,在选型设计过程中,对于新上的一些配电变压器,无论选择哪种型式变压器,均应当选择Dyn11联结组别方式,从而使其作用及功能能够得以充分发挥,对其进行更好应用。




03

结 语


在配电变压器实际运行过程中,为能够得到更加理想的效果,应当对其进行设计,而配电变压器设计选型就是其中比较重要的一个方面,在合理进行设计选型的基础上,才能够使配电变压器更加符合实际需求,使其作用能够得以更好发挥。


所以,作为相关设计人员,应当对变压器设计选型加强认识及重视,并且应当从各个方面入手进行合理设计,从而保证变压器设计选型更加具有科学性及合理性,为配电变压器的更好应用奠定理想的基础。
