变压器容量计算与额定电流计算(附口诀)

作者:网站管理员 来源:转载 日期:2020/7/29 18:12:21 人气:204

                               变压器容量计算

    首先选择变压器的额定电压。高压侧电压与所接入电网电压相等,低压侧电压比低压侧电网的电压高10%或5%(取决变压器电压等级和阻抗电压大小);额定容量选择。

    计算变压器所带负荷的大小(要求统计最大综合负荷,将有功负荷kW值换算成视在功率kVA),如果是两台变压器,那么每台变压器的容量可按照最大综合负荷的70%选择,一台变压器要按总负荷考虑,并留有适当的裕度。其它名牌参数可结合变压器产品适当考虑。

例如:选择35/10kV变压器。假定最大负荷为3500kW,功率因数为0.8,选两台变压器,容量S=0.7×3500/0.8=3062kVA,可选择3150kVA的变压器,电压比为35kV/10.5kV。再从产品目录中选择型号。

     一、变压器容量计算公式:

1、计算负载的每相最大功率<BR>将A相、B相、C相每相负载功率独立相加,如A相负载总功率10KW,B相负载总功率9KW,C相负载总功率11KW,取最大值11KW。(注:单相每台设备的功率按照铭牌上面的最大值计算,三相设备功率除以3,等于这台设备的每相功率。)

例如:C相负载总功率=电脑300W×10台)+(空调2KW×4台)=11KW

2、计算三相总功率

11KW×3相=33KW(变压器三相总功率)

三相总功率/0.8,这是最重要的步骤,目前市场上销售的变压器90%以上功率因素只有0.8,所以需要除以0.8的功率因素。

33KW/0.8=41.25KW(变压器总功率)

变压器总功率/0.85,根据《电力工程设计手册》,变压器容量应根据计算负荷选择,对平稳负荷供电的单台变压器,负荷率一般取85%左右。

41.25KW/0.85=48.529KW(需要购买的变压器功率),那么在购买时选择50KVA的变压器就可以了。


     二、关于变压器容量计算的一些问题

1、变压器的额定容量,应该是变压器在规定的使用条件下,能够保证变压器正常运行的最大载荷视在功率;

2、这个视在功率就是变压器的输出功率,也是变压器能带最大负载的视在功率;

3、变压器额定运行时,变压器的输出视在功率等于额定容量;

4、变压器额定运行时,变压器的输入视在功率大于额定容量;

5、由于变压器的效率很高,一般认为变压器额定运行时,变压器的输入视在功率等于额定容量,由此进行的运算及结果也是基本准确的;

6、所以在使用变压器时,你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的(使用条件满足时);

7、有人认为变压器有损耗,必须在额定容量90%以下运行是错误的!

8、变压器在设计选用容量时,根据计算负荷要乘以安全系数是对的。

可以看到变压器容量计算其实不难。主要是要注意变压器容量计算的一些问题。

变压器额定电流计算

额定电流是指用电设备在额定电压下,按照额定功率运行时的电流。也可定义为电气设备在额定环境条件(环境温度、日照、海拔、安装条件等)下可以长期连续工作的电流。用电器正常工作时的电流不应超过它的额定电流。

额定电流是由绕组的额定容量除以该绕组的额定电压及相应的系数(单相为1,三相为√3)而算得的流经绕组线端的电流。因此,变压器的额定电流就是各绕组的额定电流,是指线电流。但是,组成三相组的单相变压器,如绕组为三角形联结,绕组的额定电流则以线电流为分子,以√3为分母来表示,例如线电流为500A,则绕组的额定电流为(500/√3)A。

变压器在额定容量下运行时,绕组的电流为额定电流。参照国家标准GB/T15164—1994《油浸式电力变压器负载导则》,变压器可以过载运行,三相的额定容量不超过100 MVA(单相不超过33.3 MVA)时,可承受负载率(负载电流/额定电流)不大于1.5的偶发性过载,容量更大时可承受负载率不超过1.3的偶发性过载。

套管也应有相应的过载能力,绕组热点温度和顶层油温度分别不能超过140℃和105℃。

额定电流选择:

(一)普通电抗器的额定电流选择

(1)电抗器几乎没有过负荷能力,所以主变压器或出线回路的电抗器,应按回路最大工作电流选择,而不能用正常持续工作电流选择。

(2)对于发电厂母线分段回路的电抗器,应根据母线上事故切断最大一台发电机时,可能通过电抗朴的电流选择。一般取该台发电机额定电流的50%~80%。

(3)变电所母线分段回路的电抗憎应满足用户的一级负荷和大部分二级负荷的要求。

(二)分裂电抗器的额定电流选择

(1)当田于发电厂的发电机或主变压器回路时,一般按发电机或主变压器额定电流的70%选择。

(2)当用于变电所主变压器回路时,应按负荷电流大的一臂中通过的最大负荷电流选择。当无负荷资料时,一般按主变压器额定电流的70%选择。

变压器额定电流怎么计算:

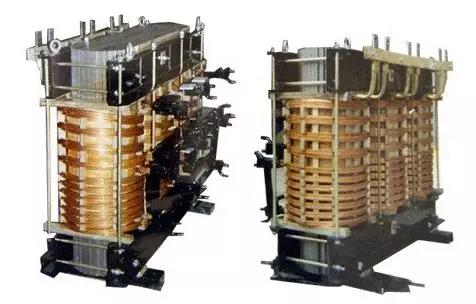

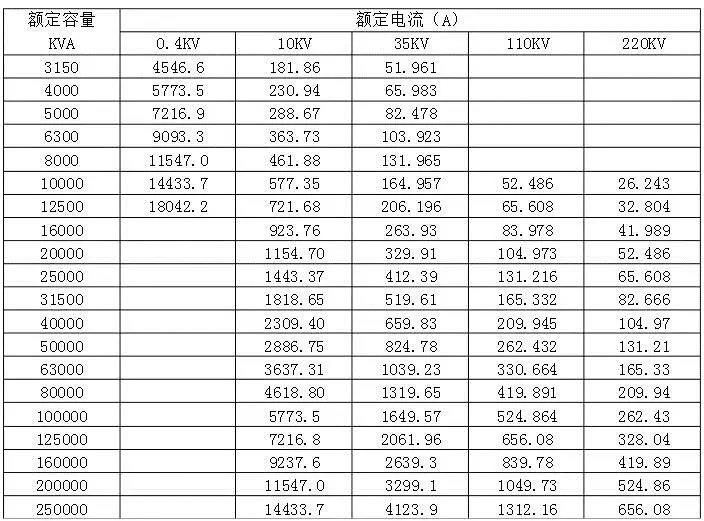

                                                                     变压器额定电流表


变压器额定电流计算:

变压器额定电流 I1N/I2N,单位为A、kA。是变压器正常运行时所能承担的电流,在三相变压器中均代表线电流。

变压器额定电流计算公式 对单相变压器:I1N = SN/ U1N I2N = SN / U2N 对三相变压器:I1N=SN/[sqrt(3)U1N] I2N=SN/[sqrt(3)U2N]

U1N为正常运行时一次侧应加的电压。U2N为一次侧加额定电压、二次侧处于空载时的电压。单位为V。相变压器中,额定电压指的是线电压。

SN为变压器额定容量,单位为VA、kVA、MVA,N为变压器的视在功率。通常把变压器一、二次侧的额定容量设计为 。

I1N为正常运行时一次侧变压器额定电流。I2N为一次侧变压器额定电流。单位为A。

250KVA有效使用功率等于百分之八十,250KVA等于200KW 变压器二次侧电流=变压器额定容量*1.44。

例如:100KVA变压器二次侧电流

I=100*1.44=144(A)

各种容量变压器高低压侧额定电流的数据(包括20、30、50、80、100、160、200、250、315、400KVA等)

变压器容量20、30、 50、 80、 100、 160、 200、 250、 315、 400KVA

高压侧电流1.15、1.73、2.88、4.62、5.77、 9.23、11.2、14.43、18.2、 22.4

低压侧电流28.9、43.2、 72、 115.2、144、230.4、288、 360、453.6、 576 已知变压器容量,求其各电压等级侧额定电流。

口诀a :容量除以电压值,其商乘六除以十。

说明:适用于任何电压等级。

在日常工作中,有些电工只涉及一两种电压等级的变压器额定电流的计算。将 以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀:容量系数相乘求。已知变压器容量,速算其一、二次保护熔断体(俗称保险丝)的电流值。

口诀b :
配变高压熔断体,容量电压相比求。
配变低压熔断体,容量乘9除以5。

说明:正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时,熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。
