瓦斯保护的测量元件是气体继电器。如图1所示。气体继电器安装在油箱和油枕间的连接管道上。为使气体能够顺利进入瓦斯继电器和油枕，变压器的顶盖与水平面之间应有1%-1.5%的坡度。连接管道应有2%-4%的坡度。

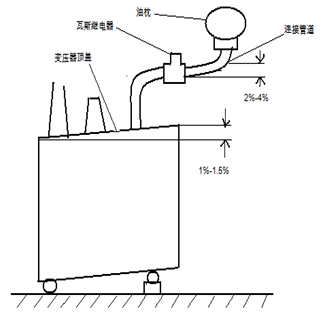

图1 气体继电器安装示意图

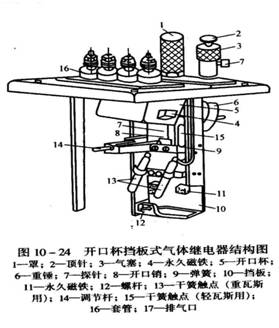

图2 开口杯挡板式气体继电器的结构

开口杯挡板式气体继电器的结构如图2所示。在上部都有一个附带永久磁铁4的开口杯5，下面有一面附带永久磁铁11的挡板10。在正常情况下，继电器充满油，开口杯在油的浮力和重锤6的作用下处于上翘位置，永久磁铁4远离干簧触点15，干簧触点15断开，挡板10在弹簧9的作用下，处于正常位置，其附带的永久磁铁11远离干簧触点13，干簧触点13可靠断开。

当变压器内部发生轻微故障时，在气体继电器上部，迫使气体继电器内油面下降，使开口油杯露出油面，因物体在气体中比在油中受到的浮力小，因此开口杯失去平衡，绕轴落下，永久磁铁4随之落下，接通干簧触点15，发出轻瓦斯动作信号。当变压器漏油时，同样由于油面下降而发出轻瓦斯信号。

当变压器内部发生严重故障时，油箱内产生大量气体，变压器油箱和油枕之间连导管中出现强烈的油流，当油流流速达到整定速度值时，油流对挡板冲击力克服弹簧的作用力，挡板被冲动，永久磁铁靠近干簧触点13，使干簧触点13闭合，发出跳闸脉冲，断开变压器各电源侧的断路器。

瓦斯保护动作后，应从气体继电器上部排气口收集气体。根据气体数量、颜色、化学成分，可燃性等，判断保护动作的原因和故障性质。
